吸油烟机油脂分离度测量装置技术方案
一. 设计依据：
油脂分离度测量装置根据ZZB-2015《吸油烟机》附录B“集成灶吸排油烟装置油脂分离度试验方法”的要求，设计研制一套试验装置来完成这一试验，并达到试验要求。
二. 试验装置的组成

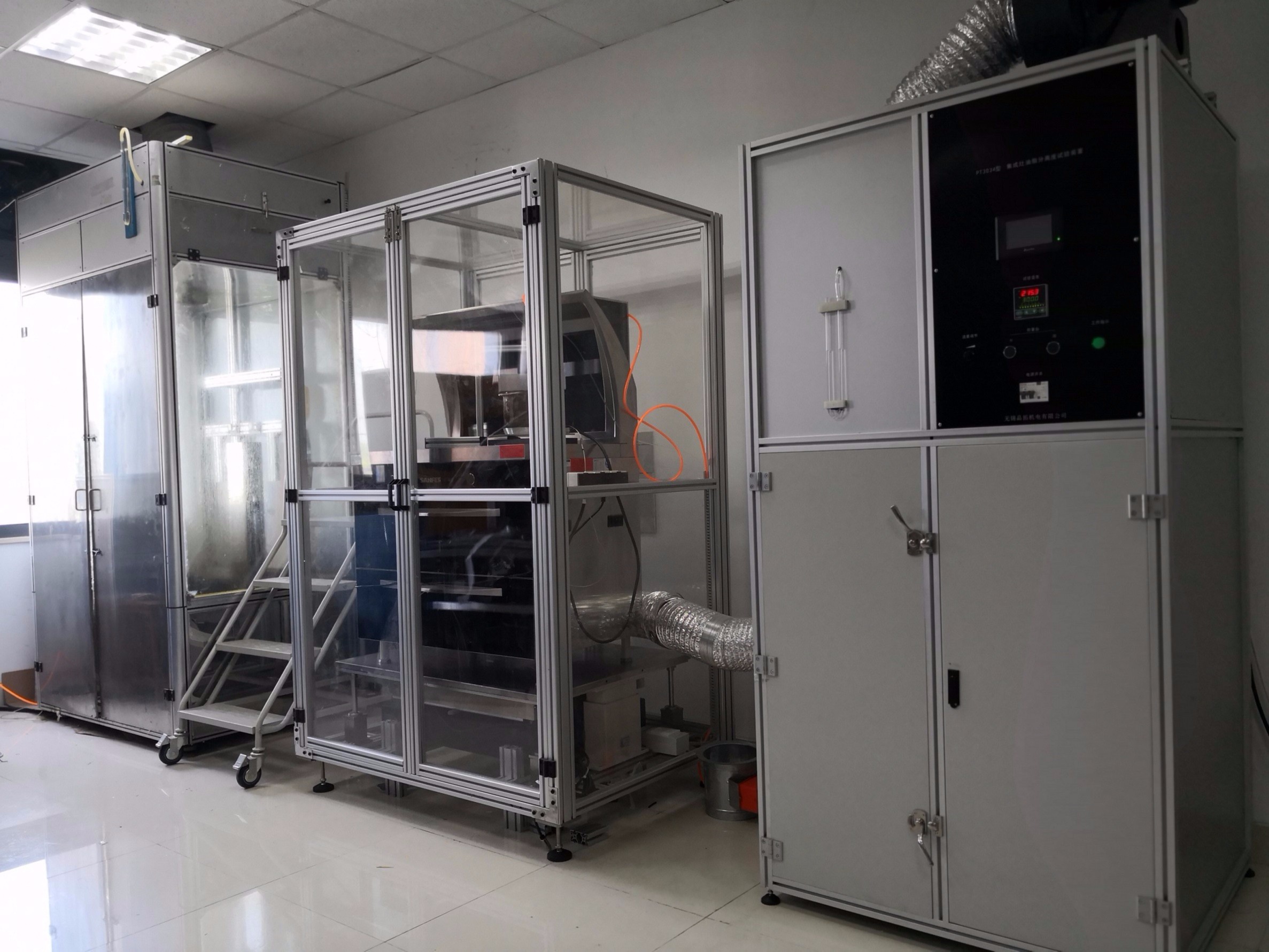

油脂分离度测量装置装置由主箱体、喷液系统、辅助风机、电器控制系统、电子天平等组成.
电子天平为选配件，不包含于价格系统中
三. 技术指标
(1) 被测机的形式为外排式，风量为10～20 m3/min, 风压：200～380Pa,
(2) 滴液系统：滴液系统用于定时、定量向电炉上加热至 300℃±10℃ 的平底锅滴加室温蒸馏水。滴头与锅底的距离为 225mm±25mm。应保证总量为69ml的室温蒸馏水在 30min±15s 内匀速滴完。
(3) 试验用油：选用 20℃ 时粘度为 70mm2/s±10 mm2/s 的玉米油，每次试验用量为400ml。
(4) 电子天平量程：0～30kg，精度：±0.1g
(5) 试验方法：在试验用平底锅内加入400 ml试验用玉米油，按标准附录E中El.4条款 调整好平底锅底部的温度；在额定电压、额定频率和正常工作时的最高转速档启动吸油烟机，并同时启动辅助风机，调整辅助风机使均衡室的静压力为零。按E1.3 滴液，试验30分钟，滴液结束，立即关闭电炉，10分钟后再关闭吸油烟机，通过试验前后称重油烟机重量、随机过滤器重量、独立过滤器重量，计算出油烟机的油脂分离度（参见标准附录E中的条款E3、E4）
四. 技术方案
(1) 主箱体由不锈钢板焊接制作，箱体内分成雾化室和均衡室。两室之间用密封隔板隔开，被测吸油烟机安装在雾化室的顶部，其出风口经密封后通到均衡室，最大外形尺寸为：
长×宽×高＝2000mm×1000mm ×2400mm
(2)均衡室内安装可拆卸的独立过滤器，填充材料为过滤棉。独立过滤器为每次试验的消耗材料，需厂家自行外购。随设备提供一个独立过滤器。
均衡室的顶部安装辅助风机，通过风道引到室外。在均衡室安装压力传感器，通过数字式压力仪表的控制，使均衡室内的压力达到零静压。
风机型号：DDF13-4.0 淄博风机
风量：300～1600m3/h, 全压：700Pa, 功率：1.5kW-4P
压力传感器型号: EJA110A 横河
压力范围: -100--~200 Pa 输出信号: 4-20mA
压力控制表型号: UT35A 横河(日本)
变频调速器型号： FVR1.5E11S 日本富士
(3) 滴液装置：
(a) 滴液漏斗要在30min±15s内完成69 mL液体的滴落。储液容器的容量为100mL。
(b) 实现自动滴液，利用电磁阀的通断，使人在试验室外就能控制滴液的开始及结束。
(c) 蒸发皿要能将滴入的液体迅速蒸发掉。采用电加热炉，功率2000W
(d) 试验用平底锅：无喷涂层、直径与电炉发热盘相等（200mm±20mm），高度约为 125mm，锅底厚度至少为 8 mm平底锅，试验过程中，应将距锅底边 40mm 处的温度始终保持在 290℃±10℃。锅及热电偶的安装位置参照标准附录E中图（D2）。锅在试验验装置中的位置参照标准附录E中图（E1）；
(6)电子天平： 量程：0～30kg 精度±0.1g 由甲方自行解决
(7) 电器控制系统：
电控柜：钢板弯制喷塑
电器元件：空气开关、按钮、计时器、24V电源等选用国产或合资产品。
(8) 玉米油400ml的量取，使用精密量筒。
(9) 场地要求
该设备安装需要的场地：长×宽×高：4.0 m×4.0 m×3.2 m
并有一面外墙，在吸油烟机工作时，能向户外排空气。
(10) 供电要求
220V/50Hz、2000W；380V/50Hz、3500W
(11) 玉米油为该测试装置的消耗物品，请另行采购。
【注】： 设备随新国标的确定，可能有所变化。
