  • PT1010-60A电阻负载箱

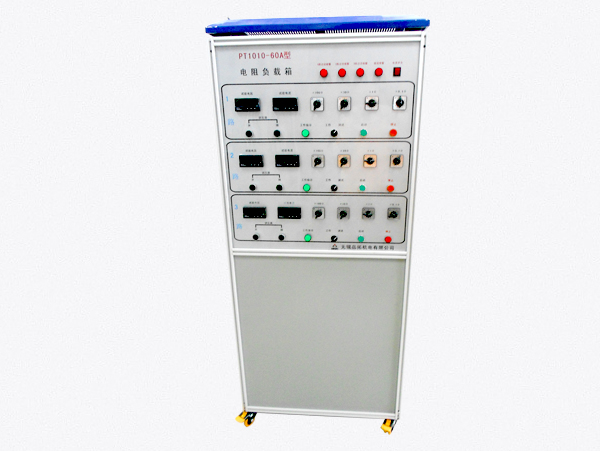

PT1010-60A电阻负载箱

本电阻负载箱额定控制电压为220V/50Hz。

负载电源为独立输入,电压适用范围广(为200V-300V),负载输出可独立分三路,每路为20A(可调节)。

也可合並使用(一路输出),总电流(最大)为60A。

电阻采用合金材料组成,温度变化系数小,可靠、稳定。

全国热线

0510-85581180

产品概述

本电阻负载箱额定控制电压为220V/50Hz 。负载电源为独立输入,电压适用范围广(为200V-300V),负载输出可独立分三路,每路为20A(可调节)。也可合並使用(一路输出),总电流(最大)为60A。负载连接方法见电气后面板接线图。
  电阻采用合金材料组成,温度变化系数小,可靠、稳定。
  箱内设有冷却风扇,确保箱内温度不超高,并设有超温保护。
  三路负载输出分别设有过电流保护功能。
  后面板接线处装有保护档板,避免触电危险,若档板离开,可立即切断负载电源。

操作步骤

连接好负载电源:L、N (100V-300V)。(a)三路输出时,分别接(A1-A2;A3-A4),(B1-B2;B3-B4)和(C1-C2;C3-C4)。(b)一路输出时,接(D1-D2;D3-D4)。(c)以上为双极接法,若需单极时,分别把(A3-A4),(B3-B4),(C3-C4),(D3-D4)短接。

合上电源开关QF,冷却风扇工作,仪表电源接通。

选择工作方式,把主令开关SA1拔向三路输出,SA2指向调试位置,KM、KM1、KM2和KM3分别把负载输出短接。(此时应把电流选择开关全部拨向断开方向,电流微调开关拨在零位)

按负载电源起动按钮SB2,接触器KM0吸合,接通负载电源,电压表PV指示负载电源电压。同时电流表PA1、PA2和PA3分别显示三路负载电流,PA显示总电流。

电流调节方式为并联输出,使用8、4、2、1组合方式,合上相应的开关选择所需试验电流(负载),并通过微调来精确调整。

电流表PA1-PA3带保护输出接口,当负载电流大于20A(单路)时动作,断开KM0接触器,自动切断负载电源,进行保护。

调节好所需负载电流后,把主令开关SA2拨向试验位置,负载输出回路即可提供所调整好的电流。

调整结束后,按SB1停止按钮,断开负载电源,联接好试验电路,即可开始试验。

电路中设有相应的防触电档板开关及超温护系统,可及时切断负载电源。

保护系统设有故障指示灯,显示相对应的故障状态。若要解除故障指示灯,按SB1停止按钮即可。

试验结束后,按SB1停止按钮,断开KM0接触器,切断负载电源。
