吸油烟机气味降低度试验装置 技术方案

一、 总体说明

本试验室由一间模拟厨房试验室及相应的仪器仪表等组成。

用于试验外排式吸油烟机排除气味的能力和循环式吸油烟机气味过滤器的效果。

二、 设计依据

1. GB/T17713-200X《吸油烟机》（征求意见稿）中附录D：气味降低度试验方法

三、 可测试产品项目

1．外排式吸油烟机排除气味的能力

2．循环式吸油烟机气味过滤器的效果

四、 试验装置的结构

1． 第一部分：包含1间模拟厨房的试验室、温度控制系统、滴液系统、采样系统、电器控制系统、安全保护系统。

2． 第二部分：包含气味含量测定系统和数据处理系统。

五、 主要技术指标

1．模拟厨房试验室内部尺寸：3000L×2500W×2500H，体积22m3±2m3 2．试验室的密封性能：试验室密封后测得的最大气味浓度，1h之后重复采样测出的气味浓度，其下降值应不大于 5%；

3．温控系统：

温度控制范围：170±10℃，可设定；

温度传感器：热点偶，精度：±2℃。

4．滴液系统：

气味介质： 300g±1g 的室温蒸馏水和 12g±0.1g 丁酮（分析纯）的混合液；

滴液速度：在 30min±15s 内匀速滴完；

5．扩散风扇：

实验室正中位置放置辅助气味均匀扩散用的风扇，流量为250m3/h±50m3/h。

六、 试验室结构

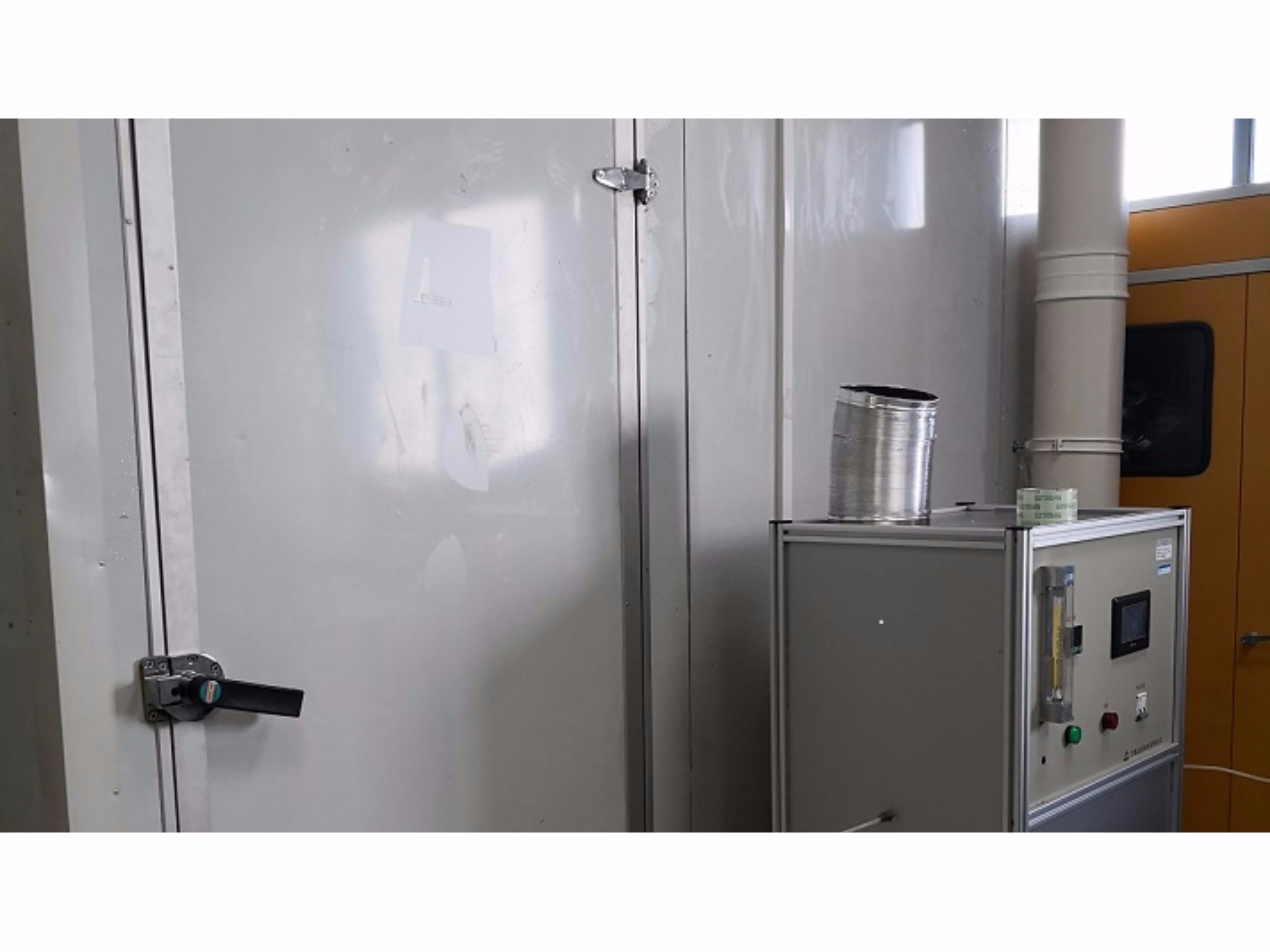

1．模拟厨房试验室： ① 75mm双面平面彩钢聚氨酯拼装式库板。

② 试验室底板：底部环氧树脂自流平或铺贴瓷砖（甲方自理）。

③ 试验门：净尺寸：高2000mm×宽800mm。

④ 观察窗：吸油烟机对面墙壁上可设置封闭式玻璃观察窗，以随时观察试验状态，采用5mm钢化玻璃，尺寸700W×1000Hmm。

⑤ 通风窗：在观察窗下方设置可开启和关闭的通风窗长700mm×高350mm。

⑥ 密封性：通风窗和门在关闭时应有相当良好的密封性；

⑦ 箱内应安装有防潮照明灯，照明灯在室外控制面板上有开关控制。

⑧ 实验室、厨房家具、通风窗、散气屏、门及采样点位置等布置参见上图。

2．试验室内的配置

① 吸油烟机固定用的支架，设计成上下、左右可移动式安装架；

② 吸油烟机两侧橱柜600L×300D×600H，左右各1个，六面体密封式，采用钢板喷塑制造，可延导轨左右移动及卸下。

③ 操作台尺寸：L1800×600D×900H，台面中间特定部位设有电炉，功率2000W，电炉发热盘直径Φ（200mm±20mm），操作台采用铁板密封制作，表面喷塑；

④ 试验用锅为表面无涂层、直径与电炉发热盘相等（200mm±20mm），高度 125mm，锅

底厚度至少为 8mm 的平底铁锅。试验过程中，应将距锅底边40mm 处的温度始终保持在

170℃±10℃，锅及热电偶的安装位置参照图。

⑤ 实验室正中位置需放置辅助气味均匀扩散用的风扇，流量为250m3/h±50m3/h。

⑥ 滴液系统：滴液系统用于定时、定量向电炉上加热至 170℃±10℃ 的平底锅滴液。锅的位置按图（D1），滴头与锅底的距离为 225mm±25mm。气味介质为 300g±1g 的室温蒸馏水和 12g±0.1g 丁酮（分析纯）的混合液。全部混合液需在 30min±15s 内匀速滴完，计量结束最迟 1min 平底锅中的混合液应全部蒸发完毕。采用电磁阀控制滴液的开始与结束。

⑦ 采样系统：垂直地面在同一条直线上每 500mm 等间距地布置四个采样点，用四根等长、内径为 2.5 毫米聚四氟乙烯（PTFE）管分别固定于四个采样点，四个采样管每两根通过三通汇合，最终汇合成一根总管，并通过采样器完成采样后经分析仪器进行浓度的测定。在试验室外由一台采样器将汇集后的气样抽出，注入气袋中。然后送到气相色谱分析仪中进行测试分析。

⑧ 岛式吸油烟机的测试方法与壁挂式吸油烟机的测试方法一样，可将吸烟油机直接安装在天花板上，并把两边的橱柜移走。

3． 烘箱：

试验前，需将循环式吸油烟机的全新过滤器在50℃士5℃的烘箱中放置16h保证干燥。

4． 电气控制系统

① 给油烟机提供电源，控制油烟机的工作；

② 给电炉提供工作电源，通过温控仪表自动PID控制加热，使试验平底锅工作温度在170±10℃范围内，感温元件为K型热电偶。温度可设定。

③ 控制滴液的开启，实现自动滴液。

5． 蒸发溶剂12g±0.1g 丁酮（分析纯）或乙基甲基酮的量取，采用电子天平称重，最大量程为320g，可读性1mg。

七、 设备使用条件

（甲方提供）

1. 环境温度：5℃～35℃

2. 环境湿度：≤85%RH

3. 厂房所处供电电源：5KW/380V±38V，50Hz，3P5W，接地线电阻要求小于4Ω，且要求配置带漏电保护装置的空气动力开关；

4. 压缩空气：0.6MPa

八、 验收内容及方式

1. 按照

GB17713-200X（征求意见稿）附录D气温降低度试验方法进行验收；

2. 有用户提供样机，通过现场试验方式进行验收。
