本方案为无锡品拓机电有限公司根据各个实验室针对洗衣机性能测试供水要求，以符合标准、安全可靠、操作人性化、性价比高的原则，设计以下方案。 分体机：水箱、加热、制冷、供水系统及管路为分体结构，制冷机在室外，之间以管路连接，优点为：适合于面积较大，用水量大的多工位同时不间断试验的实验室，且噪音低，散热较好，对试验环境的优化做到最好。
此项目为非标定制系统，需根据实际场地，测试工位，测试环境制作系统方案，咨询电话：13812008808
0510-85581180
洗衣机恒温恒压供水系统技术方案
本方案为无锡品拓机电有限公司根据贵实验室洗衣机测试供水要求，以标准、可靠、实用的原则，设计以下方案。
一． 水箱（一）
1. 温度范围： 0-60℃
2. 水箱容量： 0.5m³
3. 水箱采用 304不锈钢板制作，双层保温（保温层采用聚氨酯发泡）。
4. 水箱安装液位传感器，自动（或人工）控制水箱内的储水量。
5. 水箱设有溢流口和排污口，确保实验安全及供水质量保证。
6. 加热系统：速率≥ 0.5℃/min，加热采用不锈钢电热管加热。
7. 制冷系统：速率≥ 0.5℃/min，制冷采用法国泰康制冷机组，风冷式散热，性能可靠。
8. 温度测量控制：采用日本进口 RKC微电脑温度控制器控制温度，控制精度为±0.5℃，温度控制器采用PID温度调节方式。
9. 水箱设有循环泵，确保箱内温度均匀。
10. 供水系统：采用水泵供水，供水能力≥ 20L/min。
二． 水箱（二）
1．温度范围：0-60℃
2．水箱容量：0.5m³
3. 水箱采用304不锈钢板制作，双层保温（保温层采用聚氨酯发泡）。
4. 水箱安装液位传感器，自动（或人工）控制水箱内的储水量。
5. 水箱设有溢流口和排污口，确保实验安全及供水质量保证。
6. 加热系统：速率≥0.5℃/min，加热采用不锈钢电热管加热。
7. 制冷系统：速率≥0.5℃/min，制冷采用法国泰康制冷机组，风冷式散热，性能可靠。
8．温度测量控制：采用日本进口RKC微电脑温度控制器控制温度，控制精度为±0.5℃，9。9．温度控制器采用PID温度调节方式。
10．水箱设有循环泵，确保箱内温度均匀。
11．水处理系统：精密过滤设备，保证供水水质硬度质量分数要求(40-60)×10（-6）。
12．供水系统（流量控制系统）：采用格兰富多级水泵（三垦变频器）供水，供水能力≥20L/min。，供水压力0.2-0.25MPa。
13．压力控制系统：采用日本横河压力传感器，控制精度为±0.02MPa，带表显和数字通讯接口，方便远程控制和数据采集。
14．流量控制系统（与供水系统配套使用控制实验需要的流量）：采用日本横河流量传感器，精度为0.3级，水口口径为DN25，带数显和通讯接口。
（注释：根据投标价格决定此流量计选用品牌，性能符合招标规定要求。）
三． 数据采集
选用触摸式界面控制及采集数据，数据可以自动存储，并显示多次实验时的供水温度、压力、水量等数据，并可累计、计算。
四． 管路系统
管路系统采用304不锈钢和PPR管，外表用海绵保温包裹，减少供水管路中的温度损失。

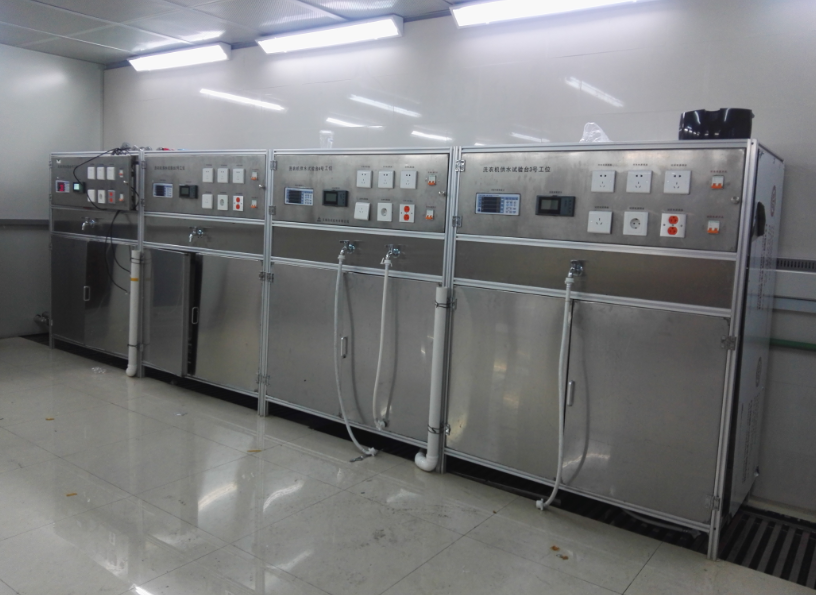

五． 整体效果图（案例参考）
（美 的小天鹅）
（浙江立德）
（苏州三星电器）
