一、 概述

PT11009-3型电源线弯曲试验机适用于电动工具、小家电、电器附件等器具护套弯曲性能的试验专用设备。该设备能满足标准GB3883.1第24.12、GB4706.1第25.14、GB2099.1第23.4条款中的有关要求，是专业检测机构和电动工具生产厂家理想的检测试验设备。

二、 特点

１． 试验容量大，可同时进行3组试验。

２． 满足出口电器弯曲角度(20 °～360°)变化的特殊要求。

３． PLC控制，伺服电机驱动。

４． 触摸屏操作界面友好。

５． 直接带载试验，具有短路、开路检测，报警及自动切断负载功能。

６． 整机结构合理、性能可靠、操作方便。

三、 主要技术指标

输入电源/频率  220VAC±10%/50Hz±1Hz

试  验 工 位  3工位

弯　曲 角 度  20°～360 °

计数设定范围  0～999999次（二路）

弯  曲 速 率  20～90次/min(（弯曲角度×弯曲次数/分≤ 5400°/min)

显  示 精 度  0.5%F.S±3dight

四、装夹说明

          图1

         图2

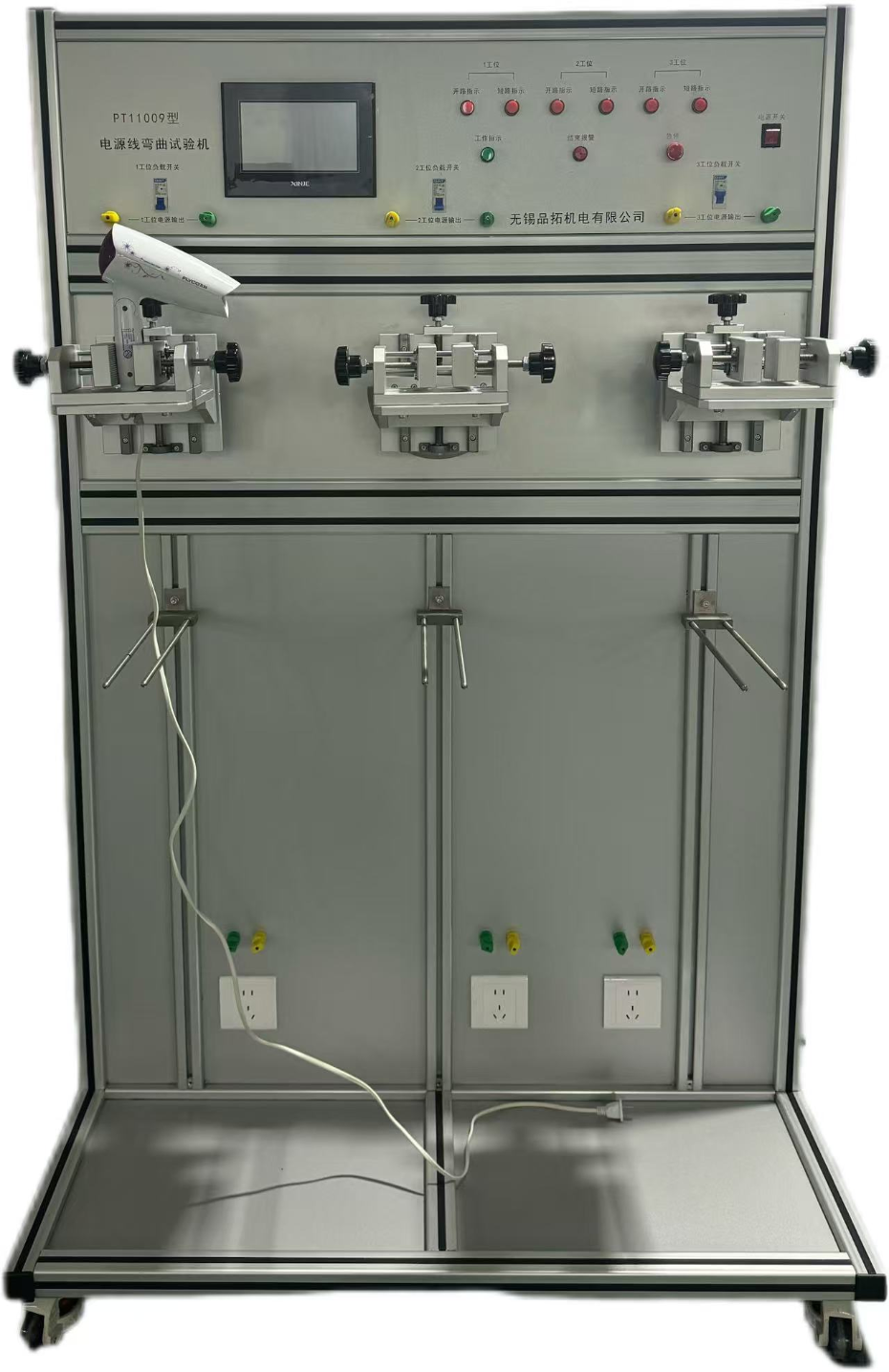

1. 图1为整体安装图，先把插头固定在插头夹具上面，拧动2边手柄使插头夹在中心位置。

2. 拧动上下移动手柄，使线的弯曲点在旋转中心上。

3. 将插座插在插头上，插座的电源线与设备上的接线端子连接，使测试设备处于通电状态。

4. 在距离扭曲点不小于300mm的电源线下方系上重物砝码。

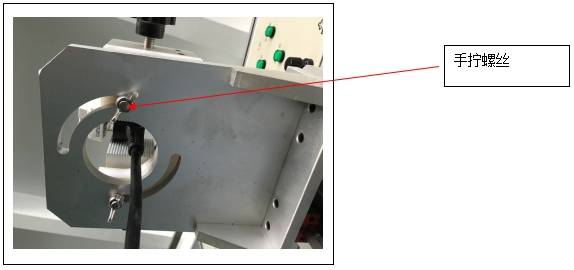

5. 图2为下面的2个手拧螺丝，在被测试插头需要旋转90度测试时，拧松2个螺丝，将夹具体整体旋转90度后固定好

四、操作程序

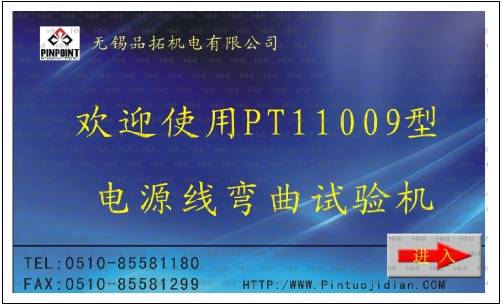

接通电源，推上空气开关，触摸屏出现如下初始画面（图3）

         图3

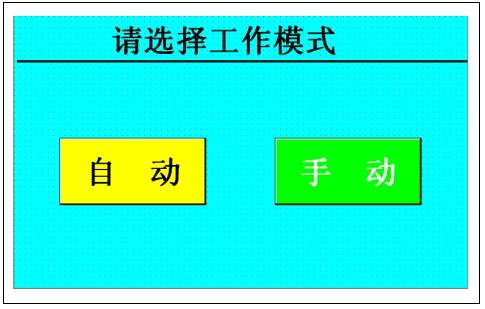

触摸“进入”将进入下一个页面，如下图（图4）：

自动模式：进入自动模式可以进行试验。

手动模式：进入手动模式在检修时手动控制开关通断。

                            图4

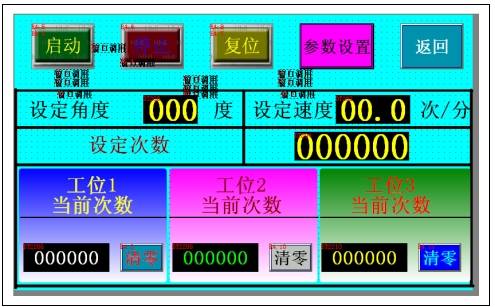

按“自动”进入自动模式（见图5）。

                图5

启动：   按下启动按钮机器启动，实验正式开始，同时开始计数。注意启动机器前，需确保机器摆动夹具处于垂直中心位置，所以必须先机器复位，等机器复位到中心位置后才能进行试验，否则机器将不能启动。

停止：按下停止键机器停止工作。

复位：按下复位按钮摆动夹具将以慢速回到垂直中心点。当复位时复位按钮闪烁复位结束停止闪烁。

清零：按下该按钮将使计数器回零，试验次数到时计数清零，否则机器不能启动。

参数设置：是指对本实验的三个参数进行设定包括摆动角度，速度（次/分钟），

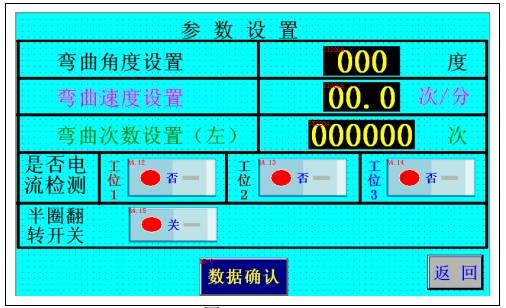

总次数。按下此按钮将进入下一个页面（图6）：

                               图6

图中 0000号位置，为待设置参数，分别对应角度，速度和次数三个参数开机默认值分别为:

角度设定90 ° ，速度设定60r/min，摆动次数:10000次。

三个参数都可以调节，调节步骤如下：

１． 先按一下00000位置的显示的数字，按下后数字开始闪烁。

２． 根据自己想要设定的角度对屏幕右边的键盘进行操作，完成后按“ENT”键，如果数字停止闪烁，则说明输入成功。

检测电流和不检测电流：为用户提供一个可选的实验环境，当用户正常实验时应选择“检测”。用来检测电源线在弯曲过程中是否产生断路或开路。当用户没有加负载试机时，将可以选择“不检测”以防止机器误判断为故障信号而停机。

 半圈翻转开关：此开关是选择是否使用半圈翻转功能，选择此功能原来设定翻转90度时是从0度到90度再到0度再到-90度翻转，而现在为0度到90度再到0度再到90度翻转。

设定结束需要按数据确认否则输入数据无效。

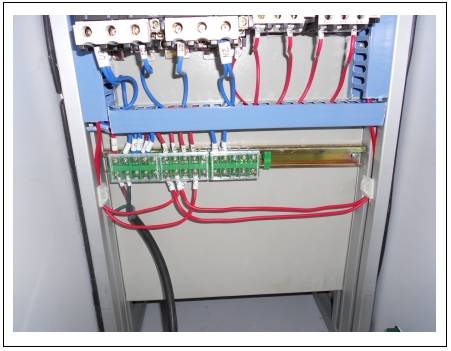

注：当试样所要求的电源不是220VAC/50Hz时，打开后盖板应先把其所需的电源接到设备内部 标有L’,N’的“外接”端子上。

                                           图7

1、 把电源插头接到220VAC/50Hz的电源插座（16A三极）上，合上电源开关。

2， 进入触摸屏操作界面（参考触摸屏操作流程），按下复位按钮使工件夹具回到起始位置（工件夹具到水平位置）。

3， 在触摸屏相应的操作界面中，设置摆动角度速度，和其中角度值为标准条款规定的全程摆动的角度范围值，速度为规定的弯曲速率值（单位：次/分钟）

4，在触摸屏操作界面中，“不检测电流”按钮，表示对回路电流不作检测，设备可以进行机械运行试验，直到计数次数达到设定值时会停止。“检测电流”按钮，表示设备在运行过程中对回路电流进行检测，此时，如果电源线出现短路或开路将出现故障报警，电源搅在一起表示短路，断路器将跳开，“短路指示”灯亮，电源线扭断表示断路“断路指示”灯亮。

5、负载连接。如使用完整的器具(如小家电、小型移动灯具)进行试验，则无需外接负载。如对零部件(电动工具手柄、插头/插座)进行试验，则需外接负载。

6、所有设置，试验工件装夹完成后，进入正式操作的触摸屏界面，按下“起动”按钮，“试验开始。

7、试验过程中，短路指示灯或开路指示灯亮时，即自动切断该工位输出电源，且停止该工位的计数。但不停止摆动。

8、当计数显示值等于设定值时，试验结束，设备自动停机并报警。

9、按“停止”按钮，报警停止（在试验过程中按该键能使设备停机），按试验要求继续试验或结束试验。

10、试验全部结束后，关掉电源开关。
