一、设备特点

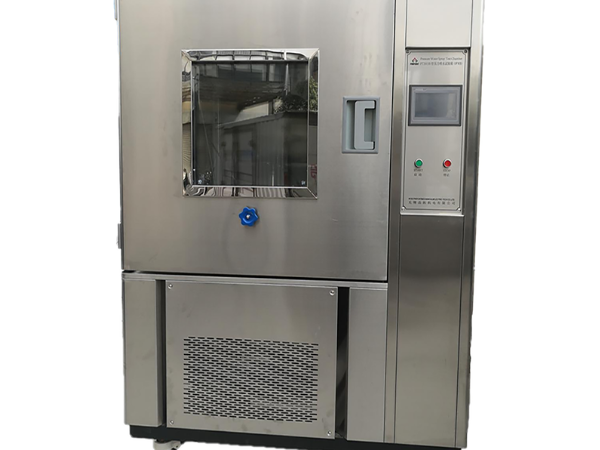

本套箱式淋雨试验设备需安装在特设的实验室内对产品进行人工模拟淋雨试验，实验室内的进水和防水设施必须安装到位。设备可以用来考核和确定电工、电子产品，各种电器及各种照明灯具的外壳和密封件在水试验后或在试验期间能否保证设备和元件良好的工作性能。设备 能完全模拟外界淋雨环境，充分再现外界淋雨环境对产品所造成的影响。

本设备人工模拟淋雨试验，不包括有强风速的降雨，不考虑试验样品的温度与雨水温度的温度差作用所引起的大量进水。

本设备可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验。

二、设备用途及总体要求

淋雨试验箱主要是提供各种水雾试验环境，用于防水性和可靠性鉴定，该设备满足GB 10485-2008、 4208-2017等标准的试验要求。

三、设备主要技术规格及参数

l 型    号： Y LX-010NX

l 工作室尺寸： 1000×1000×1 000（D×W×H）mm

l 外 形 尺寸： 约1400×1300×2200（D×W×H）mm

l 试验台面积： φ200mm

l 样品架转速： 1～4r/min可调

l 样  品  架： 承重15kg

l 淋 雨用 水： 当地清洁的自来水

l 设备电源：AC  380V

l 摆管淋雨试验主要技术参数:

1． 喷水孔径：φ0.4mm（或φ0.8mm）

1． 喷水孔间距:   50mm

2． 喷水环半径: R200 ， R 400mm

3． 喷水管管径:   φ16mm

4． 摆 管摆角 幅 度:  0～180°可调

5． 摆   速  调  节:   无级调节

6． 每孔平均水流速度： 0.07L／ min（或0.6L／ min ）

四、 试验箱结构

1. 箱体材质：SUS 304不锈钢材质；

2. 本套箱式淋雨试验设备选用优质不锈钢材料加工成型。设备由箱体、摆管支架、摆管传动机构、工作旋转台、滴水箱、电气控制部分组成。其中箱体采用SUS304不锈钢发纹板制作， 摆管立柱内部采用槽钢焊接，保证在摆管摆动时不晃动； 设备的旋转台样品架、法兰、接嘴及其它附件配件均为不锈钢材料制作。

         流量计、压力表、调节阀            步进电机、减速机

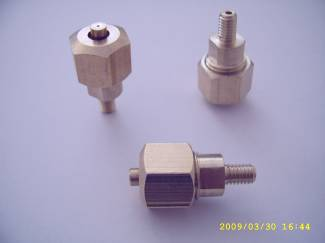

3. 本设备设计一套半径400mm的摆管，摆管由内径ø 15mm的不锈钢管弯制，可以作往返摆动，同时将控制在一定流量和压力的水通过摆管上的喷嘴喷出，特制黄铜喷嘴，喷水角度可调,对试验样品进行水试验。摆管摆动的传动装置设计合理，制作精密，维护方便。摆管摆动由先进的步进电机完成，转动频率和角度及转盘的转速 由可编程液晶控制器自动控制 ，操作简单。

4. 样品架转台呈水平方向360度旋转。 整台设备设计合理，经久耐用。设备在符合国家标准的前提下，各方面性能都稳定的基础上更具备实用性和便于控制。

5. 设备配备了一套相当容量的贮水箱以供应试验所需摆管喷水之用。吸水电机将水箱中的水压入管道，通过调节泄压水阀，保持规定的流量和压力从摆管的喷嘴喷出，试验用水可以采用循环使用，经喷嘴喷出的水经过过滤之后可以回到 贮水箱中重复使用。配备优质压力表和流量计。

6. 钢化玻璃门配以硅橡胶和雨刮器，可以清楚地观察箱内样品情况。

7. 设备外形美观、结构紧凑、操作直观、简便；配套设备、附件齐全,具有较高的可靠性和安全性；设备的技术指标及性能在国内外同类产品中处于领先地位。

五、控制系统

1. 本套箱式淋雨设备采用采用7寸液晶触摸屏控制仪，PLC控制可分别对摆管、转盘、水泵和试验时间进行控制；摆动角度、频率、转盘转速能直接在触摸屏设定和显示，手动模式下摆管摆幅可以在允许范围内任意调节，同时触摸屏可直观显示当前摆管位置（相对角度）。

1. 摆管和转台分别独立的控制系统；

2. 时间自由设定控制: 试验时间最大为9999小时59分

通电：断——通——断（定货时特别说明）

3. 流量计，压力表等都选用优质产品；

4. 优质执行元器件；

5. 无熔丝保护开关；

6. 过载、漏电、全护套式接线端子，具有自动关机等保护；

六、备品备件及技术资料

1. 配备流量计，压力表，油水分离器等，选用优质产品。

2. 提供操作使用说明书、随机主要配套件的说明书、装箱清单、电气原理图以及买方正确使用和维修该设备而需要其它有关资料。

七、设备使用条件

1. 温度范围：5~40℃；相对湿度：≤85% ；

2. 电源要求：AC 380（ ±10%）V/50HZ   三相五线制

3. 预装容量：4.0 KW
