一、 产品概述

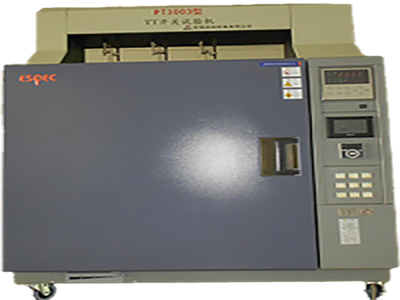

PT3003型TT开关寿命试验台符合GB15092.1-2010/IEC61058-1:2007中第7.1.3.3分类开关的温升和电气耐久试验要求。该设备适用于额定电流不大于20A的按钮开关、拨动开关、推拉开关等。配上负载（电阻性、电感性、电容性、乌丝灯负载、电机负载）可做加载试验，并设有相应的控制系统，通过示波器接口，可清楚地看到对应的开关负载时序及波形。是专业检测机构和开关生产厂家理想的检测试验设备。
二、 产品特点
1、 适用按钮开关、翘板开关、推拉开关，拨动开关。
2、 采用进口三菱伺服电机驱动，松下PCL控制+触摸屏操作，控制精度高，动作距离、旋转角度、试验次数等均能方便地进行设置
3、 可进行极慢速试验（线性动作0.5mm/s），慢速试验（线性动作5mm/s），加快速度（线性动作80mm/s）等试验。根据开关额定电流的大小，每分钟操作的频率（30次/min、15次/min、7.5次/min）均能设置。
4、 整机设3个工位,三个为线性动作试验。
5、 整机结构合理，性能可靠，操作方便。
6、 烘箱采用爱斯佩克PH201烘箱作为加热烘箱，在此烘箱上开三个120*100的孔，在这个孔内安装被测试的开关。
三、 技术参数
输入电压/频率：AC220V±10%/50Hz
功率：500w
使用环境：+0℃ ~+40 ℃
动作控制方式：PLC控制
运行控制方式：伺服电机传动控制
数据输入显示方式：触摸屏
动作运行速度：5mm/s—80mm/s可设定
动作运行周期：1s—99.9s可设（此项受运行行程及运行速率限制）
动作最快速率：开关一个周期/1s
动作最大行程：1mm-50mm可设
动作次数：0—999999可设
工位数3个
外壳：采用冷轧钢板，表面喷塑处理
保护：安全保护装置:电源用漏电开关、 行程极限保护、电机故障保护、
尺 寸： 1200(W)×1340(H)×840(D)
烘箱规格
电源AC 220 1Φ 4W 50/60 Hz
允许电源电压变动范围性能保证为额定电压的±5%以内，可运行的范围为额定电压的±10%以内
最大电流：15.6 A *1
功率：3.5 KVA *2
使用环境：+0℃ ~+40 ℃
循环方式：强制热风循环换气方式
进风量调节：手动进风量调节
温度范围 ：环境温度+20 ℃ +300℃(带H的为环境温度+20℃ ~+300 ℃)
温度波动度：±0.2℃ at1OO ℃，±0.3℃ at200℃ ，±0.4℃ at300℃
温度偏差：±1.5℃ at1OO ℃，±2.0℃ at200℃ ，±3.0℃ at300℃
温度上升时间：从环境温度到200 ℃ 40分钟以内；从环境温度到300℃60分钟以内
结构
外壳 ：冷轧钢板，表面喷塑处理
结构
内胆 ：18-8 Cr-Ni 不锈钢板
结构
隔热材料 :玻璃棉
结构
加热器 :铁铬合金电热丝加热器
结构
送风机 :离心式叶轮
温度指示调节器
调节方式 :PID控制方式
温度指示调节器
运转方式 :定值运行，程序运转
温度指示调节器
设定范围 :温度：O~210℃
，O~310 ℃；1分~99小时59分
温度指示调节器
设定方式 ：数字增减方式 + 位移动键
温度指示调节器
显示方式 ：LED 数字显示
温度指示调节器
传感元件 ：K型热电偶
温度指示调节器
安全保护 :输入断线检测功能、上限温度过热报警功能、蜂鸣器报警功能、自动温度过热防止功能、自行诊断功能
定时功能:1分~99小时59分
