一、概述

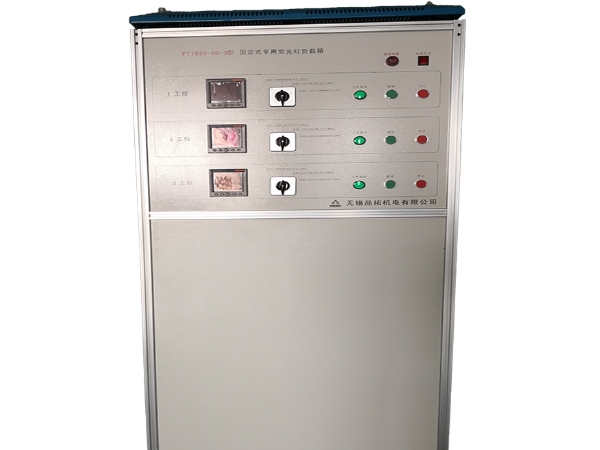

PT1030-GD-3 电感荧光灯负载箱符合GB，IEC标准中相关条款的要求。适用于开关试验等场合的模拟负载。是实验室、检测机构、产品生产厂家质检部门理想的负载设备。
二、特点
1、 满足标准GB16915.1第18.1、19.1、19.2条款中额定电压250V、额定电流10A、16A的家用和类似用途固定式电气装置的开关所需的负载要求。
2、 将电容和电感负载结合使用，把负载箱的功率因素调到
0.9±0 .
05(滞后)，把电流调到额定值In
。
3、 具有荧光灯负载A(10A/16A)、荧光灯负载B切换功能。
4、 采用特制的电容器（耐电流冲击、高耐压、电容长时间工作稳定性好，容量变化小，温升低）。
5、 自带电动调压装置：输入AC220V 输出100 ~300V 。
三、技术参数
控制电源：AC 220V/50Hz
工位数：3工位
每工位有七档控制模式，对应标准及电参数如下：
对应标准18.1负载要求：
第一档：电压275V电流12.5A功率因素0.3
第二档：电压275V电流20A功率因素0.3
对应标准19.1负载要求：
第三档：电压250V电流12.5A功率因素0.6
第四档：电压250V电流20A功率因素0.6
对应标准19.2荧光灯负载要求：
第五档： 荧光灯负载A：(电压范围：250 V ) 电流10A
功率因素0 .9 电容 =140 uF
第六 档： 荧光灯负载A：(电压范围： 250V ) 电流16A
功率因素0 .9 电容 =140 uF
第七档：荧光灯负载B：( 电压范围： 250V) 电容C3 =7.3 uF± 10%。
电感L1=0. 5H ±0. 1H 。
综合电量表：
电流显示： 0 . 5A~5 0A、 0. 5%
电压显示： 0 ~300V、 0. 5%
功率因素： 0 . 1~1 .0 、± 0.02
采用高刚机身结构，保障焊接过程稳定性，故障率低，稳定性高，使用寿命长
机身使用品牌配件，确保高效运行稳定，效率能提升25%，省电35%以上
产品均达到国家标准，获得相应的专利证书，产品质量有保证
整个操作过程中，我们使用智能控屏，简单易操作，监控起来更完善
