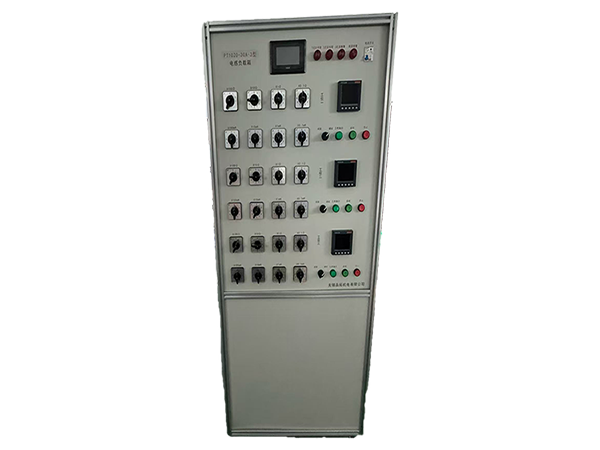

一、 概述
PT1020- 30A-3型电感负载箱符合GB，IEC标准中相关条款的要求。适用与开关试验、插头插拔试验、电源线弯曲试验等场合的模拟负载。是实验室、检测机构、产品生产厂家质检部门理想的负载设备。
二、 特点
1、 进口铝合金型才机架，造型美观大方。
2、 面板设计更加人性化，使操作简便而实用。
三、 技术参数
输入电源：220V AC/50Hz
输入电流：30A Max
电感负载：电流1.0 ~30A连续可调，功率因素 0.3~1.0 可调。
电压显示：0~500V、 0 .2%
电流显示：0.5A ~30A、 0. 2%
功率因素：0.3 ~1.0 ±0.02
四、 操作步骤
在调试前请认真阅读操作步骤

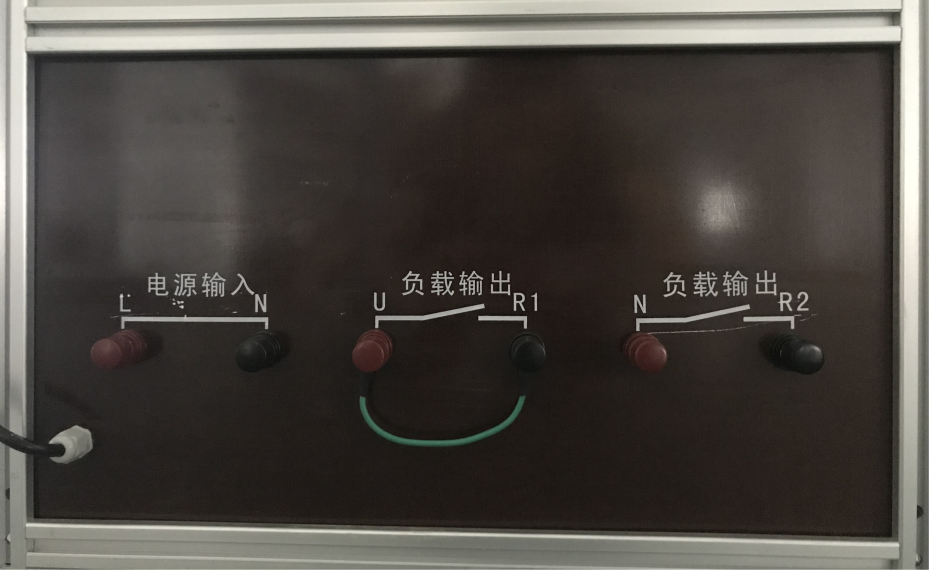

1、 接线（见图1）
图1
电源输入：负载输入电源，接入AC 0~300V的稳压电源。
负载输出：负载输出端子可以连接试样端子上。简易电路见图2
图2

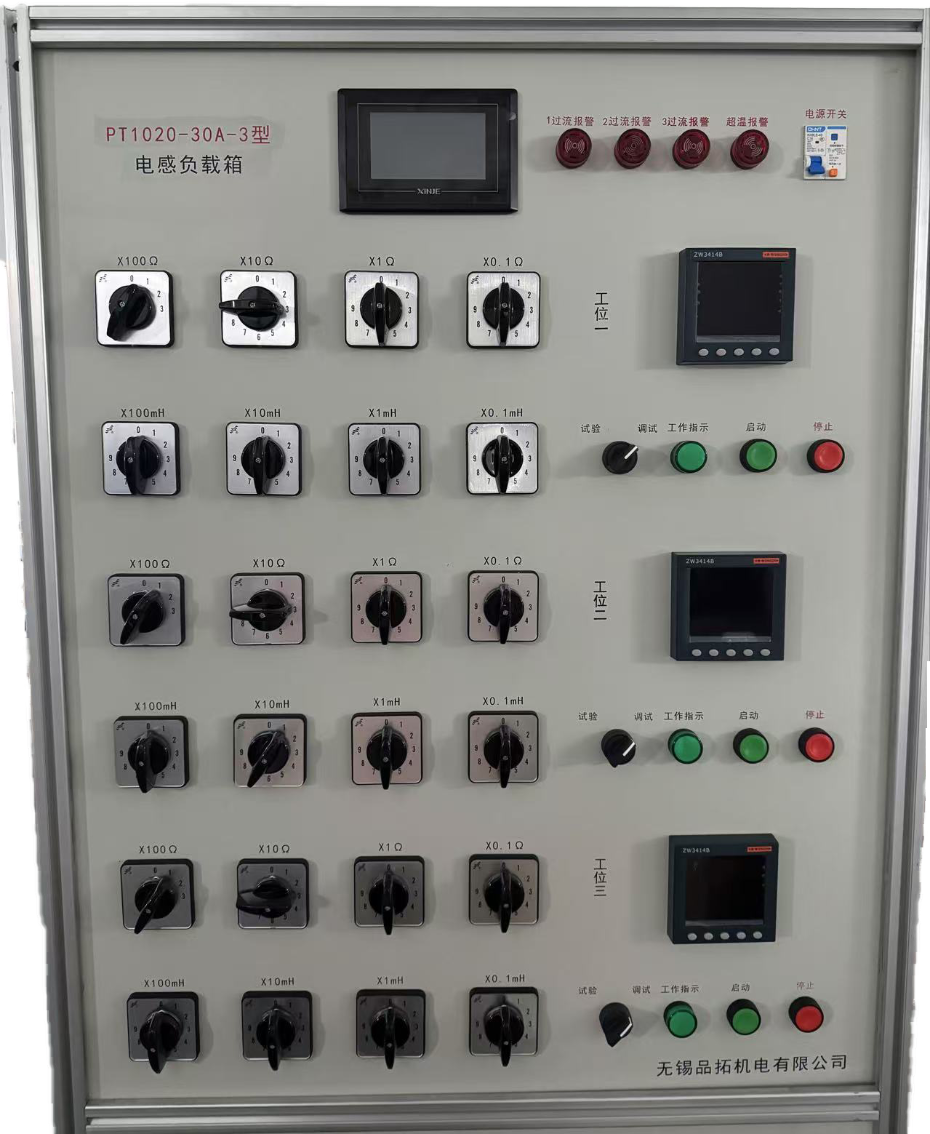

2、面板元件说明（见图3）
1：负载电阻调节开关，调节负载的电阻阻值。2：负载电感调节开关，调节负载的电感值。3 ：负载工作指示，当负载电源接通时此指示灯点亮。4：当出现超温故障时此指示灯点亮。 5：负载调试工作选择旋钮。 6：负载电源接通按钮。 7： 负载电源断开按钮。8：控制电源开关，打开或关闭控制电源。
3、操作步骤
（一）、检查后面板上的电源是否接好。
（二）电流调整的操作步骤：1 根据计算值将负载电阻调节开关和负载电感调节开关打到相应位置。2. 调试工作选择开关打到调试档。3.按“启动”按钮 再 调整相应的电阻和电感值直到满足所需试验要求。（为了防止在0阻抗的情况下的短路冲击因此在启动前必须将电阻调节开关的X100档打到1档位置否则将无法启动。） 注：在微调过程中，应优先微调小挡位阻值和小挡位电感，当变化值很小时可微调上一级阻值和电感量，这在大电流调整时特别重要。 4.电流和功率因数达到试验要求后将调试工作选择开关打到工作档。
（四） 、本负载是针对在00-300V 电压下电流从1A —20 A之间，功率因数从0.2 —0.98之间的输出值。其他电压下的电流和功率因数值可根据 实际测量值提供的数值进行调整。
