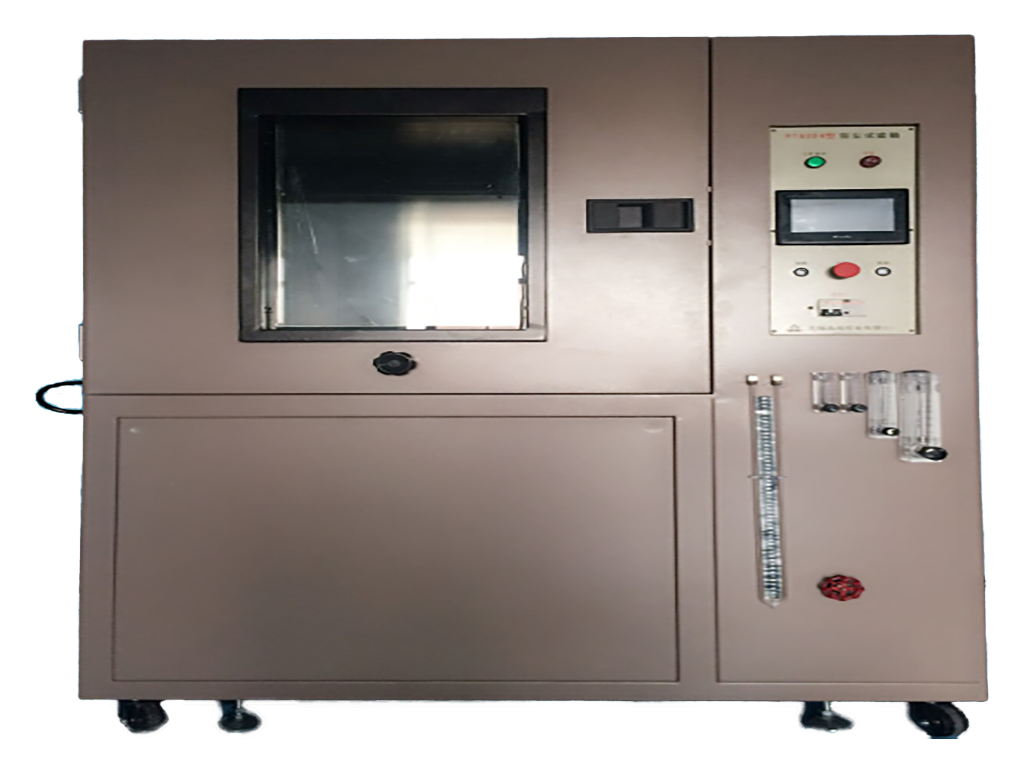

PT8024型粉尘试验箱（控温型）

一  概述

本试验箱适用于电工电子产品外壳和密封件、电气性能、运动部件、润滑部件等的测试其防尘、耐尘的安全等级。

二  产品特点

2.1  适用于GB/T 10485-2007(ISO/DIS 12346)、GB 2423.37-2006 试验L：沙尘试验La2（IEC 60068-2-68），GB 4208-2008(IEC 60529) , ISO 20653：2006外壳防护等级（IP代码），GB/T 4942.1-2006(IEC 60034-5)、 GB 7000.1(IEC 60598-1)标准规范中的有关要求；具有电压电流指示；

2.2  采用PLC及触摸屏控制系统，可对吹尘风机、粉尘振动、抽真空以及

  通断电及时间进行控制，并具有喷尘浓度调节功能；

2.3  全封闭结构，粉尘强力循环马达，附有震动装置，使得喷尘浓度保持相同及稳定；振动和停止振动时间自动交替进行，交替时间可设定；

2.4  具有被试件通电测试功能；电气测试具有定时通电测试和间歇通电测试功能；具有电气测试电源AC220V和外接两种接口(箱外完成，并有密封塞)；

2.5  喷尘测试具有定时喷粉测试和间歇喷粉测试功能，具有间歇测试总计

   时功能；

2.6  具有真空设备、流量计、压力计、节流过滤器，能够满足被试件抽真

   空的测试要求（可直接设定负压差确保不超过-2Kpa）；

2.7  加热系统：将加热板安装在一个金属罩壳内，将金属罩壳安装在粉尘箱炊粉通道的箱壁上通过循环风对整个粉尘箱内进行加热，这样安装能够使整个箱体内加热均匀，同时保证箱上的震动器工作正常（见示意图），在粉尘箱的上箱体部分安装隔热层防止热量的散发。

2.8  试验时间：试验时间可自由设定，最大为9999小时59分；

2.9  观察窗具有照明设备、除尘刷，便于观察箱内情况。

2.10  具有多种保护装置，性能安全可靠。

1）箱门开启风机自锁保护

2）最大真空压力设定保护

3）无熔丝保护开关，漏电、全护套式接线端子保护

4）整体设备定时，自动关机等保护

三  技术规格

3.1  工作电源：AC220V/50Hz/1PH/5A

3.2  被试件电源：AC220V/50Hz或AC110V外接特殊规格

3.3  气流速度：2、5、10、12.5 m/s（通过选择开关选择，适应多标准要求）

3.4  喷尘、电气测试时间设定：0~9999，计时单位可选择时、分、秒

3.5  环境温度：（15~35）℃  环境湿度：小于30%RH

3.6  温度范围：RT~60℃（带有加热系统）

3.7  负压测试：（0~20）mmHg可调整（被试件的负压测试）

3.8  内部尺寸(mm)： W1500*H1000*D1000

3.9  外部尺寸(mm)： W2100*H2000*D1250

3.10 材质：内胆为SUS304优质不锈钢结构，外壳锈钢喷塑

3.11 试验机门：采用单开式，边缘装有密封条避免泄漏，并装有安全开关，门开启时喷尘马达自动关闭。

3.12 砂尘浓度：2~4kg/m3

3.13 试验用尘：采用细度 < 75 µ m干燥滑石粉、硅酸盐水泥等。

3.14 金属筛网标称线径：50μm，线间标称间距为75μm；

3.15 吹尘机风机选用进口品牌（台湾东元），并在漏斗底部设计取尘口

3.16 安全装置：漏电及过负载保护装置，粉尘马达过负载保护装置。

四  注意事项

4.1 为安全考虑，真空测试的真空泵不可以单独使用，必须在喷尘实验过程中才能使用。

4.2 试验箱的照明系统可以单独使用，总电源开启后，即可以开关照明。

4.3 在开启真空泵之前，请先将进气阀门开到最大开度，以防将压差计内的液体抽空，而后慢慢调节流量计的阀门及进气阀门大小，直至达到所需的空气压力以及气体流量。

4.4 在不使用真空测试时，请将试验箱内的吸气孔用密封塞塞紧。

4.5 在进行试样的通电测试时，将试样的电源线从箱内的通线孔引到电器控制室内接线，而后将箱内通线孔处用密封塞塞紧。

五  附加说明

被试件测试电源具有两种规格，在测试时只能使用其中的一种，分别是AC220V/50Hz和一外接电源口，外接电源口供用户特殊电源输入使用，电源需客户自备，其功率大小和输出频率依据由被试件决定（单相<10A）。

六  附件清单

9.1 配一套吸管（机箱内真空口和试样接口连接管），吸管与试样口的连接处接口用户需指定。（使用方法请参看附录A）

9.2 随机提供一只筛网。

9.3 随机提供干细滑石粉16 Kg。

9.4 随机提供密封塞两只。

9.5 随机提供6*30mm玻璃保险丝管两只(6A/250VAC)。
