  • 导线受损程度试验

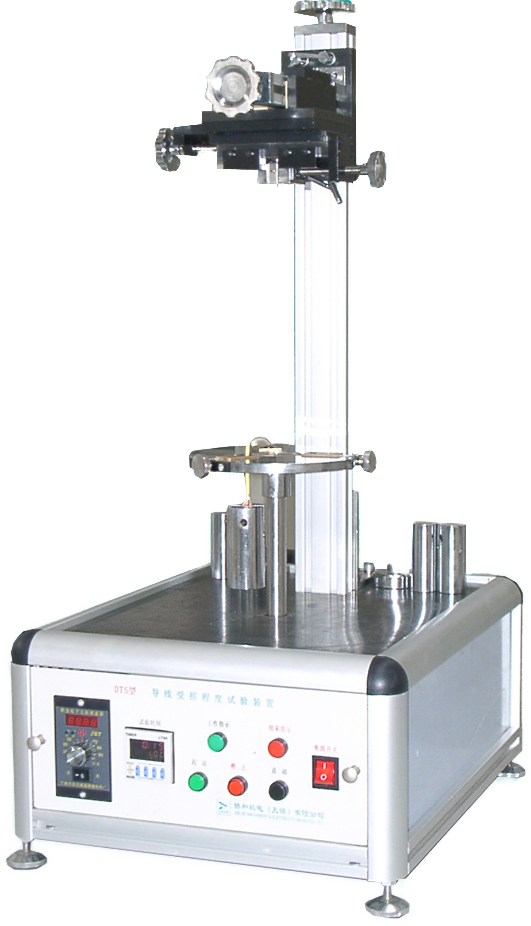

导线受损程度试验
PT3018型导线受损程度试验装置符合标准GB 2099.1和IEC60884-1第12.2条款、图11的要求。是专业检测机构和生产企业质检部门理想的检测设备。本装置的主要功能是用于考核螺纹夹紧型端子对导线的过度损伤。
全国热线

0510-85581180

一、概述

PT3018型导线受损程度试验装置符合标准GB 2099.1IEC60884-112.2条款、图11的要求。是专业检测机构和生产企业质检部门理想的检测设备。本装置的主要功能是用于考核螺纹夹紧型端子对导线的过度损伤。

二、特点

    1、采用进口铝合金型材为机体框架,外观大方、结构简洁、轻巧牢固。

    2、采用单相蜗轮减速调速电机可进行无级调速以达到试验要求速率。

    3、手动调整,自动时间控制,测试方法精确可靠。

4、采用定量标准挂重可达到标准拉力。

三、主要技术指标

    1、电    源:  AC220V50HZ

    2、速    率: 102r/min

    3、距    离:  260-300 (可调)

4、重    物: IEC60884-1  (0.3 0.40.70.91.4 2.0)kg

5、试验时间:   15min(可设定)

四、操作说明

A、装夹

1、 将螺纹夹紧型端子或帶有无螺纹端子的固定式插座固定在夹具上。

2、 根据要求调整垂直方向高度(260152801530015)mm

3、 利用定心针座,调整端子纵、横向位置,使导线入口与园台中心同心。

4、 将被测导线插入端子固定,另一端穿过对应的套管並与标准挂重连接。

5、 利用转盘上调节螺丝移动定位套管滑块,使导线中心与刻线一致即保证中心距37.5mm

B、操作

1、 合上电源开关QF

2、 设定工作时间(KT),出厂时调整在15min

3、 按点动,检查运转是否正常。

4、 按起动按钮,试验即开始,速率出厂时调整在(10/分),此时工作指示灯HL1亮。

5、 试验达规定时间时电机自动停止,试验结束,指示灯HL2亮。

6、 将时间继电器KT复位,关闭电源开关QF


PT3018
