一、概述

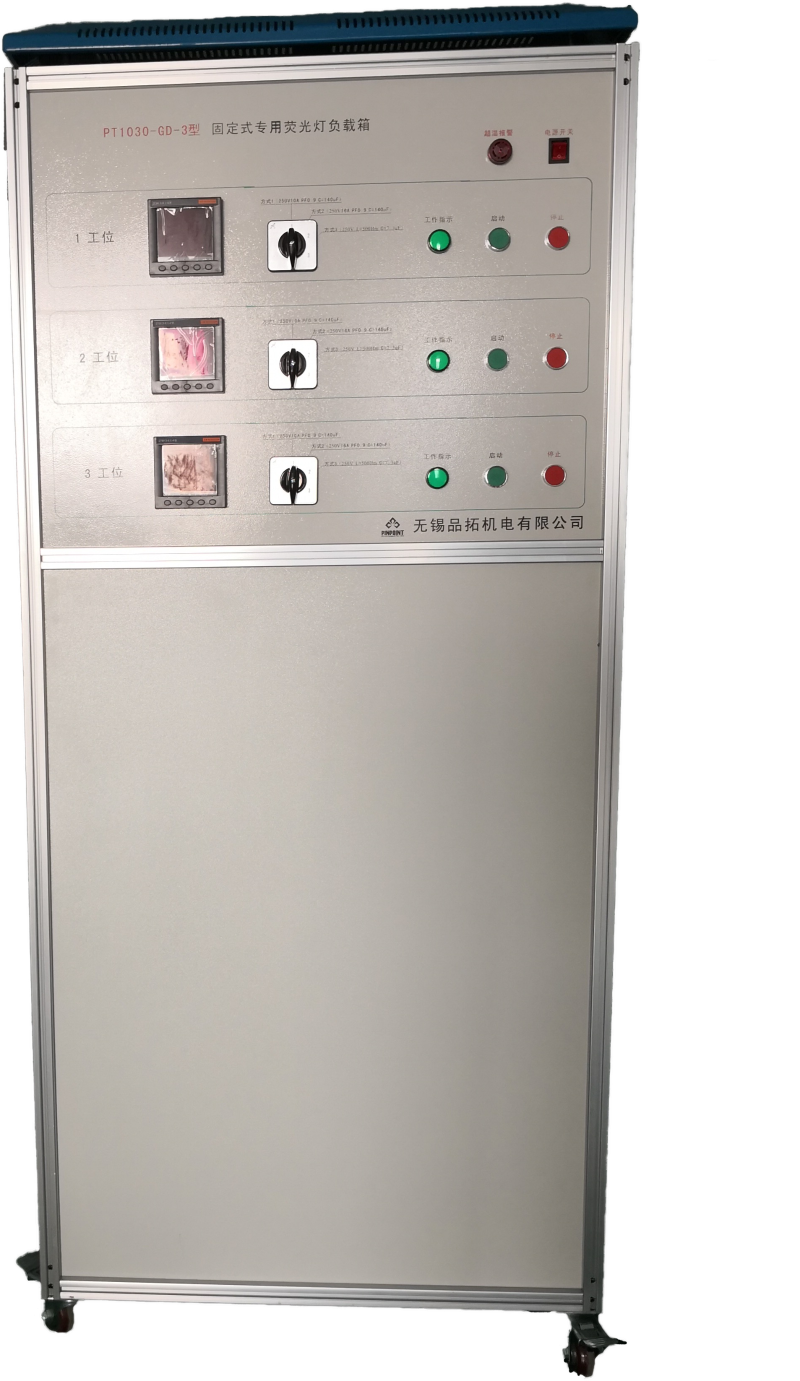

         PT1030-GD-3 电感荧光灯负载箱符合GB，IEC标准中相关条款的要求。适用与开关试验试验等场合的模拟负载。是实验室、检测机构、产品生产厂家质检部门理想的负载设备。

二、 特点

1、 满足标准GB16915.1第18.1、19.1、19.2条款中额定电压250V、额定电流10A、16A的家用和类似用途固定式电气装置的开关所需的负载要求。

2、 将电容和电感负载结合使用，把负载箱的功率因素调到

0.9±0 . 05(滞后)，把电流调到额定值I_n。

3、 具有荧光灯负载A(10A/16A)、荧光灯负载B切换功能。

4、 采用特制的电容器（耐电流冲击、高耐压、电容长时间工作稳定性好，容量变化小，温升低）。

5、 自带电动调压装置：输入AC220V 输出100 ~300V  。

三、 技术参数

   控制电源：AC 220V/50Hz

   工位数：3工位

   每工位有七档控制模式，对应标准及电参数如下：

   对应标准18.1负载要求：

第一档：电压275V电流12.5A功率因素0.3

第二档：电压275V电流20A功率因素0.3

对应标准19.1负载要求：

第三档：电压250V电流12.5A功率因素0.6

第四档：电压250V电流20A功率因素0.6

对应标准19.2荧光灯负载要求：

   第五档： 荧光灯负载A：(电压范围：250 V) 电流10A

           功率因素0 .9  电容 =140 uF

   第六 档：荧光灯负载A：(电压范围： 250V) 电流16A

           功率因素0 .9  电容 =140 uF

   第七档：荧光灯负载B：( 电压范围：250V)  电容C3=7.3 uF±10%。

电感L1=0. 5H ±0. 1H 。

   综合电量表：

   电流显示：  0 . 5A~5 0A、 0. 5%

   电压显示：  0 ~300V、 0. 5%

   功率因素：  0 . 1~1 .0 、± 0.02
