案例名称：品拓机电IP防水测试系统
合作品牌：必维欧亚电气技术咨询服务（上海）有限公司
定制产品：IP防水测试系统一系列
仪器名称：IP防水测试系统（IPX1-6）
•1.运行环境
1.1环境温度：5℃～35℃
1.2相对湿度：≤80%
1.3适用电源：电压220V（±10%），50Hz(±2%)。
•2.配置组成
2.1 垂直滴水试验装置（IPX1\2）
2.2 摆管淋雨试验装置(IPX3\4)
2.3 手持式花洒试验装置(IPX3/4)
2.4 软管喷水试验装置（IPX5/6）
2.5 旋转工作台
2.6 供水试验装置及控制系统（提供IPX1-6试验要求的用水及控制系统）
•3. 适用标准
PT2000系列 IPX1-8 防水等级试验系统系我司根据 IEC60529:2013《Degrees of protection provided by enclosures(IP Code)》、GB4208-2017《外壳防护等级(IP代码)》、适用于电工电子产品的 IPX1、IPX2、IPX3、IPX4、IPX5、IPX6以及；该设备已广泛应于各级国家实验室、国内外产品认证实验室，设备性能达到有国际先进水平。
该成套设备由垂直滴雨试验机、摆管淋雨试验机、手持花洒头、软管喷水试验装置、可倾斜旋转载物台及智能供水与控制系统组成。
4.产品介绍如下
设备组件一：PT2001型垂直滴水试验装置
功能参数：
1. 适用于进行产品的 IPX1、IPX2 测试；
2. 输入电压：AC：220V±10%, 50HZ；
3. 滴水面积：1000mm*1000mm ；
4. 滴水孔径：￠0.4mm ；
5. 孔 距： 20mm ；
6. 滴水高度：与样品之间的距离200mm（自动调整或手动控制）；
7. 滴水盘升降距离：50cm~200cm(可调节)
8. 降雨量：1+0.5mm/min 、3+0.5mm/min 、以及 1+0.50 ～5+0.50 mm/min之间自行设定参数（采用数字控制降雨量技术）；
9. 滴水响应时间：≤5s ；
10. 试验时间：0-999.9Min（可设定）；
11. IPX2 测试时,可手动转换使样品四个面在倾斜 150 的情况下各淋雨 150S（自动控制）；
12. 水箱型式：全封闭水箱，SUS304 材质 ；
13. 针头底座及针头：采用自主开模针头底座配9号针头做喷嘴，如果发现堵塞时，可个别更换（如图）；
14. 水箱升降驱动：丝杆(SUS303 不锈钢 T32X6)、螺母装置驱动升降，有防坠落 等安全功能；
15. 升降电机： 齿轮减速电机；
16. 机体材料：工业合金铝型材；
17. 外形尺寸（L×D×H）：1300×1400×3000MM（高度可根据用户现场条件进行适当调整） ；
18. 旋转工作台：1r/min，载物面承重不小于50kg，高度可调，角度可调（0°~45°）；详细参数见旋转工作台技术描述；
19. 安装结构：墙面安装式。
设备组件二：PT2002 型摆管淋雨试验机
功能参数：
IPX3/IPX4：
1、适用于进行产品的 IPX3、IPX4 测试。
2、摆管规格： R200mm、R400、R600、R800、R1000、R1200
3、摆管半径/孔数：200mm/13孔、400mm/26孔、600mm/37孔、800mm/51孔；1000mm63孔；1200mm76孔
4、IPX4、IPX3水流量：每孔(0.07±0.0035)L/min*孔数，参考GB4208.1表9 或(0-0.1L/min±5%）/孔数可调节，在控制面板上设定即可
5、水压控制：100±50kPa （约80kPa ）
6、 出水孔孔距：50mm
7、 滴水孔径：IPX3/4： Φ0.4mm
8、 摆管旋转角度：与垂直方向旋转±180°（旋转角速度60°/s，转速可调）
10、回转中心高度：电动可调节；
11、喷嘴夹角：1200 （IPX3）配置堵头及档板、1800 （IPX4）
12、摆动夹角：1200 （IPX3）、3600 （IPX4）试验时需设定避开样品角度；
13、试验时间：10Min、可自行设定时间；
14、摆管摆动速度：IPX3 试验时每摆动一次（2X1200 ）时间为 4S；IPX4 试验时每摆动一次（2X3600 ）时间为 12S；可在控制面板自定义试验速度；
15、旋转工作台：1-3r/min（可调），载物面开孔/不开孔两种（载物面的面积可调），载物面承重不小于50kg，高度可调；详细参数见旋转工作台及置物台技术描述
通用参数：
1、摆管材料：SUS306 不锈钢（R200-R1200,外径 25mm、壁厚 2.5mm）。
2、驱动方式：1500W 伺服电机（采用伺服电机具有噪声小、速度、角度精确等优点）。
3、机型结构：单驱动结构。
4、机体材料：工业合金铝型材。
5、外形尺寸（L×D×H）：4200mm×3200mm×3500mm。

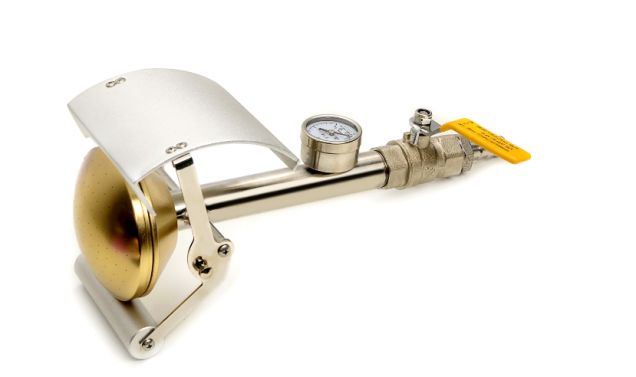

设备组件三： PT2008型 手持洒水器（IPX3/IPX4）
功能参数：
PT2008型手持式洒水器是按照国标GB4208中有关手持洒水器法的试验要求进行设计制造的、适用于上述标准中使用手持洒水器法的试验，及IP代码中IPX3、IPX4的部分防水试验。
花洒（淋水喷头）
1，孔 径： φ0.5
2，孔 数： 121个，其中一个在中央，黄铜材质；
3，内圈：12个孔，孔间距30°，共2圈
4，外圈：24个孔，孔间距15°，共4圈
5，球面半径： φ75.5mm
6，流 量： 10±0.5L/min
7，水 压： 100±50kPa
8，活动挡板：材质铝，与水平成30°可固定
5，尺 寸： 500(W)×1000(H)×400(D)
6，重 量： 15Kg
7，支架：配置淋水喷头，试验固定以放置

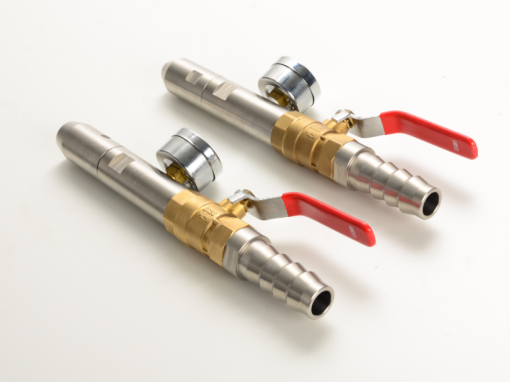

设备组件四：IPX5/IPX6试验喷头及支架
功能能数
手持软管喷嘴部分：由通径为φ20的耐高压橡胶软管（耐压2.5Mpa）及φ6.3、φ12.5两个快换喷嘴的喷枪组成；
喷嘴的主要尺寸、结构符合GB4208-2017、 GB/T30038-2013图6的规定；
两个喷嘴可以方便的用手更换。
1）、适用于进行产品的IPX5、IPX6、IPX6K的 测试。
2）、孔径：ф6.3mm（IPX5、IPX6K）、ф12.5mm（IPX6）。
3）、IPX5、IPX6喷嘴螺纹联接，两种喷嘴能快速手动更换，无需工具。
4）、不锈钢材质。
5）、水流量：喷嘴口径6.3mm 对应流量12.5±5L/min（IPX5） 、75±5L/min(IPX6K); 喷嘴口径12.5mm对应流量 100±5L/min(IPX6) ；
6）、进水管管径：1＂；
7）、试验水压：0~1000kPa；
8）、试验时间：约1min/m2，最少3分钟、由试验人员在控制系统设定时间 ；
9）、喷嘴距样品外壳距离：2.5m~3m(由试验人员控制)；
10）、IPX5/IPX6喷水支架：带配重、高1200-1500mm可调节，可自由左右旋转、可自由上下升降、可自由上下摆动

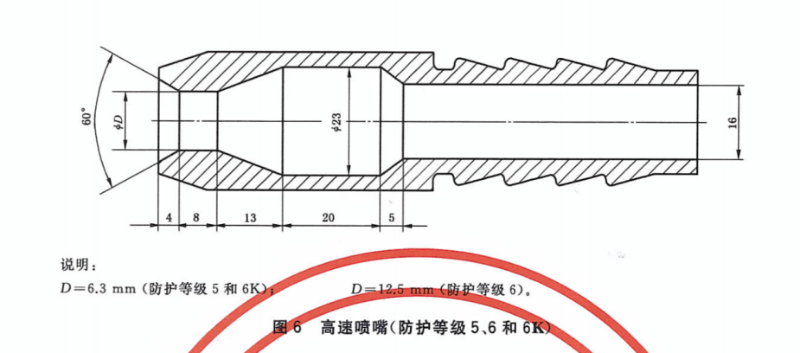

喷头标准图示：
设备组件五：PT2005 型可倾斜旋转工作台
功能参数：
1、转台直径：上台面Ø300mm，下台面Ø800mm。
2、转台转速：1rpm，1-3r/min（可调节）。
3、可倾斜角度：15 度。
4、试验时转动角度：900 、3600 正反转、连续转动。
5、载物台网管型式。
6、样品供电防水旋转插座。
7、可调伸缩管可调节高度：500mm、1200mm-1800mm。
8、铝合金带万向轮底座。
9、机底材料：不锈钢。
10、正反转控制、转动动作由控制柜控制。
11、外形尺寸（LXDXH）： 800×800×1500
设备组件六：PT2006 型智能供水与控制系统
（一）供水功能参数：
1、适应于 IPX1-6及旋转工作台所有淋雨试验设备的自动控制； 包括供水系统；
2、供水方式：恒温、恒流、恒压供水；
3、供水控制过程：用户在触摸屏上设定流量或压力值后，电子流量计或数字压力表实时监测当前值、通过数据转换读入 PLC 内、再通过变频器调整水泵转速；
4、试验水温：起始水温~ 30℃（设定温度）
5、流量分路：
应用于 IPX1、IPX2、IPX3、IPX4 、IPX5、IPX6以及手持式花洒淋水试验；
5.1 IPX1-4流量分路
流量范围：1-10L/min；
流量控制：水流量：每孔(0.07±0.0035)L/min*孔数 、每孔0-0.1L/min（±5%）/孔数
流量精度：±0.5L/min；
5.2 IPX5-6流量分路
按GB4208要求稳定的调整出水口流量达到12.5±5L/min（喷嘴口径6.3mm），及流量100±5L/min（喷嘴口径12.5mm）
6、贮水箱：
容积：800L；
箱体内尺寸：W740mmXD740mmXH1600mm。
液位观察：液位变送传感器+光柱显示表；
液位控制：浮球开关+溢流管。
（二）控制系统
功能参数：
1、 流量检测：电子流量计流量信号反馈。
2、 流量设定：控制柜屏幕设定。
3、 控制器：三菱 PLC。
4、 人机界面：MT6070IH，7 寸，彩色触摸屏。
5、 控制功能：恒流供水、恒压供水、垂直滴雨动作控制
摆管淋雨动作控制、载物台动作控制、试验时间控制、
自动针嘴清洗耳恭听动作控制。
6、 保护功能：漏电保护、过载保护、短路保护。
7、 供水管道：设备供水采用 PVC 胶管根据现场布置分配到各设备处，由每台设备处
电磁水阀分别控制。
8、 供水管道安装排水阀，试验完成后自动排除水管内积水。
9、 过滤器：不锈钢外壳、精细滤芯。
10、 机体材料：工业合金铝型材。
外形尺寸（LXDXH）：1400X7500X1600mm
