一、 概述

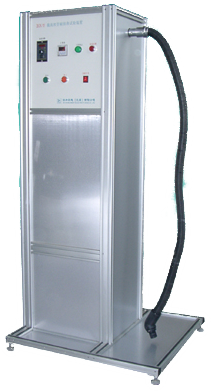

本试验装置是对载流软管进行扭曲试验，检测其机械强度是否满足真空吸尘器和吸水式清洁器的特殊要求第21.104载流软管应耐扭曲条款的要求。将软管一头的末端固定在水平位置，并使软管的另一端自由的悬挂，此末端周期的旋转。每个周期在某个方向转动5次，转动速率为10r/min。进行2000周期的试验，试验后不应出现不符合本标准意义的损坏。

二、 结构特点

1． 采用调速电机控制，保证转动速率为10r/min。

2． 使用铝形材框架结构，造型美观大方。

三、 主要技术指标

1． 输入电源：AC220V   50Hz

2． 转速：10r/min 精度：≤±0.5r/min

3． 旋转方向：正传和反转

4． 运行周期：每个周期为向一个方向转动5次，再向相反方向转动5次组成，试验进行2000个周期

5． 计数器：六位（可任意设定）

四、使用方法

a) 合上电源开关QF，设置计数器动作次数为2000次。

b) 按SB2起动按钮，电机起动，调节电机转速，使其为10r/min，

按停止按钮SB1，电机停。

装夹好试验样品，按启动按钮，试验开始，工作指示灯HL亮。当达到2000次后，电机停止，试验自动结束，报警指示灯HL-DL亮并发出警报声，按计数器复位按钮，停止报警，计数器复位，试验结束。
